Оптичен рутер Huawei EchoLife HG8145v5

1. POWER – при постоянна светлинна индикация оптичният рутер (ONT) е включен.

2. PON - при постоянна светлинна индикация оптичният рутер (ONT) получава данни от мрежата.

3. LOS - при мигаща светлинна индикация оптичния кабел SC/APC не е поставен в оптичения рутер (ONT).

4.. LAN1 - 4

• При постоянна светлинна индикация на някои от портовете това означава, че Оптичният рутер (ONT) е свързан чрез кабел.
• При мигаща светлинна индикация на порт 1 и 2, това индикира, че се прави трансфер на данни за интернет достъп посредством кабел.
• При мигаща светлинна индикация на порт 3 и 4, това индикира, че се прави трансфер на данни за интерактивна телевизия посредством кабел.

5. TEL 1 - не е конфигуриран

6. TEL 2 - не е конфигуриран

7. WLAN

• При постоянна светлинна индикация безжичната връзка е в работещ режим.
• При мигаща светлинна индикация се обменя информация между устройството и компютъра и се осъществява безжично трансфер на данни.
• При липса на светлинна индикация означава, че безжичната връзка е спряна

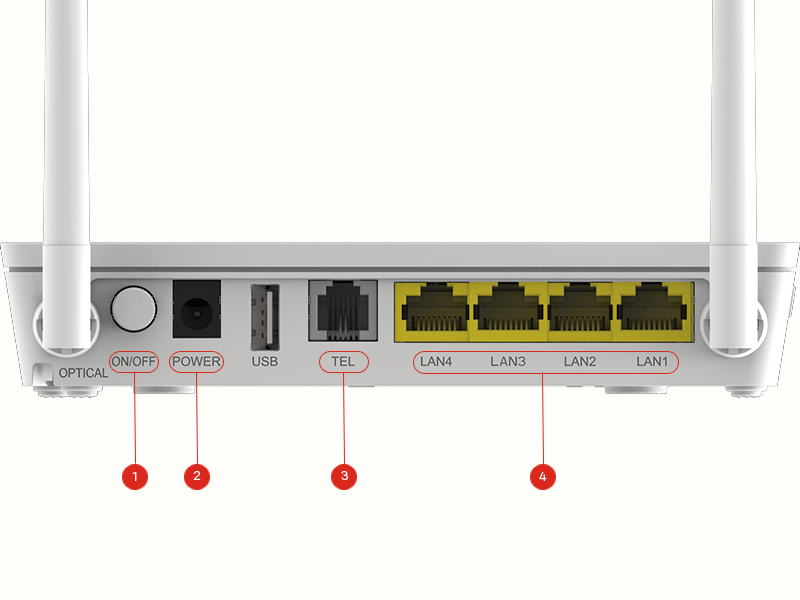

1. ON/OFF – бутон за включване и изключване на устройството

2. POWER – вход за включване на захранващия адаптер

3. TEL 1 и TEL 2 – TEL 1 e порт за включване на телефонен апарат посредством кабел с RJ-11 конектор - не са конфигурирани

4. LAN 1-4 - четири гигабитови входа, с възможност за включване на LAN1 и LAN2 с кабел за интернет, LAN3 и LAN4 порт за свързване на интерактивна телевизия.
