Кабелен модем Cisco EPC 3928S
Описание на панели, индикации и характеристики на рутера
- Позволява високоскоростен интернет с максимална скорост на сваляне до 300 Mbps;
- Оборудван с 4 Gigabit Ethernet порта за свързване на жични устройства като компютри, игрови конзоли и др.;
- Поддържа IPv6, осигуряващ повече IP адреси и по-добра сигурност.

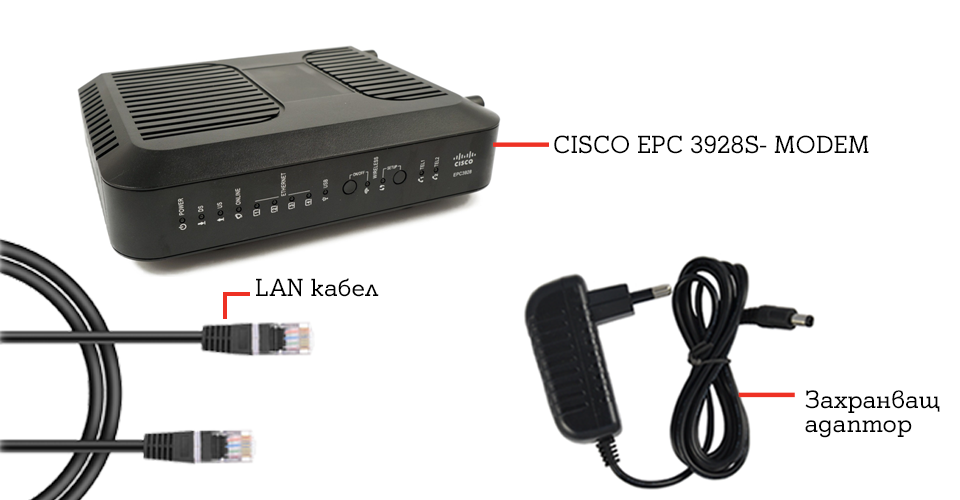

Съдържание на комплекта
В комплекта получаваш:
- 1 брой модем
- 1 брой LAN кабел
- 1 брой захранващ адаптор

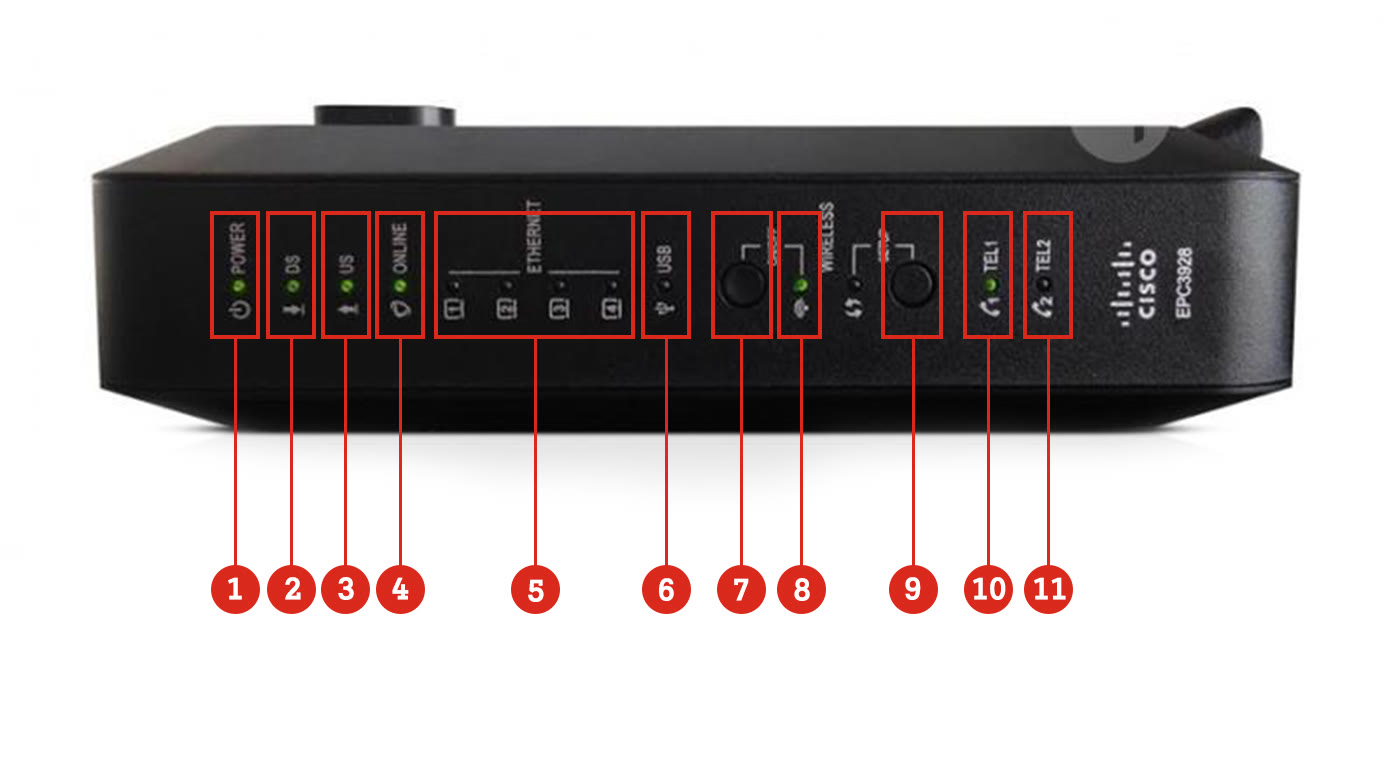

Легенда на преден панел
1. POWER – при постоянна светлинна индикация модемът е включен.
2. DS – при постоянна светлинна индикация модемът получава данни от кабелната мрежа.
3. US – при постоянна светлинна индикация модемът изпраща данни от кабелната мрежа.
4. ONLINE – при постоянна светлинна индикация модемът е регистриран в мрежата и е в режим за работа.
5. ETHERNET 1 – 4
- При постоянна светлинна индикация на някои от портовете, това индикира, че модемът е свързан чрез кабел с компютър или рутер.
- При мигаща светлинна индикация на някои от портовете, това показва, че се прави трансфер на данни посредством кабел.
6. USB – при мигаща светлинна индикация на usb портa това индикира, че се прави трансфер на данни посредством USB кабел.
7. Бутон WIRELESS ON/OFF – бутон, чрез който се включва и изключва безжичната мрежа.
8. WIRELESS
- При постоянна светлинна индикация безжичната връзка е в работещ режим.
- При мигаща светлинна индикация се обменя информация между безжичния модем и компютъра и се осъществява безжично трансфер на данни.
- При липса на светлинна индикация означава, че безжичната връзка е забранена от потребителя и трябва да се натисне бутона WIRELESS ON/OFF.
9. WIRELESS SETUP – при липса на светлинна индикация, функцията WPS на модема е спряна.
10. Бутон WIRELESS SETUP – бутон, чрез който се разрешава достъп на нови абонати към бежичната мрежа при включена опция „Wireless Protected Setup” от настройките на модема.
11. TEL 1 - по подразбиране е разрешеният порт за ползване на телефонна услуга:
- При постоянна светлинна индикация е включен телефонен апарат
- При мигаща светлинна индикация се провежда телефонен разговор
- При липсваща светлинна индикация модемът не разпознава свързан телефонен апарат
12. TEL 2 – не е активен порт по подразбиране
Ако се свържеш телефонният апарат към вход TEL 2, телефонната услуга няма да работи коректно.

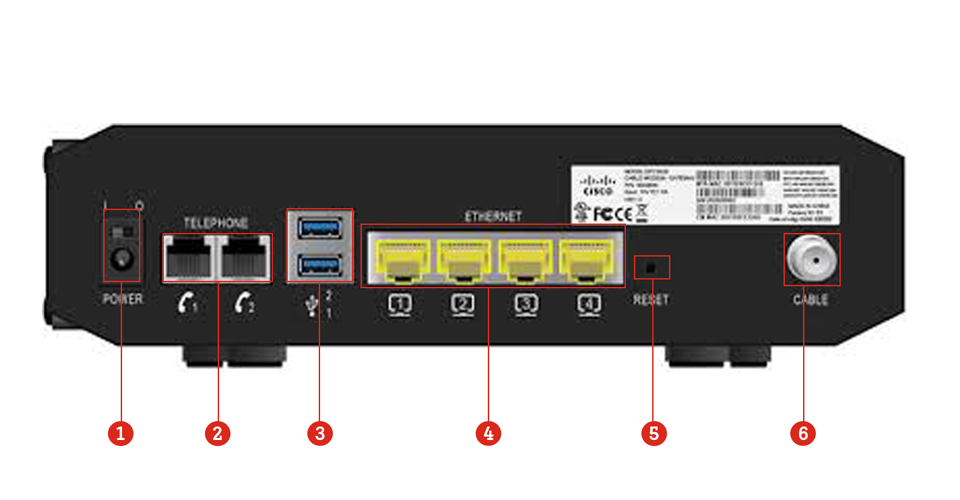

Легенда на заден панел
1. POWER – вход за включване на кабел на захранващия адаптер
2. Telephone 1 и Telephone 2 – вход за включване на телефонен апарат (две отделни телефонни линии) посредством кабел с RJ-11 конектор.
3. USB – вход за включване на външна памет (Flash) или твърд диск (HDD) посредством USB кабел
4. ETHERNET – четири интернет входа с възможност за включване на четири компютъра посредством Ethernet кабел. Скоростта се споделя между всички включени устройства
5. RESET – бутон, чрез който при задържане за повече от 10 секунди, се възстановяват фабричните настройки на модема
6. CABLE – вход за включване на сигнален (коаксиален) кабел
7. POWER ON/OFF – бутон за включване и изключване на модема
